Niyə Günəş Massivinizin Təhlükəsizliyi Doğru Fotovoltaik DC Sigortanın Seçilməsindən asılıdır

2025-11-18 0 Mənə bir mesaj buraxın

Hansı günəş elektrik stansiyasına daxil olmağınızdan, hansı kommersiya invertor şkafını açmağınızdan və ya yaşayış evinin dam örtüyünün hansı fotovoltaik sistemini yoxlamağınızdan asılı olmayaraq, siz tez-tez gözdən qaçan, lakin vacib komponenti tapacaqsınız:Fotovoltaik DC qoruyucu. Uyğun olmayanFotovoltaik DC qoruyucutəkcə təhlükəsizliyi təhlükə altına sala bilməz, həm də əhəmiyyətli maliyyə itkilərinə səbəb ola bilər. Bu kiçik cihazı bu qədər əvəzolunmaz edən nədir? Niyə mütəxəssislər ardıcıl olaraq seçim edirlərZhenghaoqoruyucuları? Gəlin onun sirlərini birlikdə açaq.

Unikal Çağırışlar

Evinizdə istifadə etdiyiniz alternativ cərəyandan (AC) fərqli olaraq, günəş panelləri birbaşa cərəyan (DC) yaradır. Bu DC unikal və potensial təhlükəli xüsusiyyətlərə malikdir:

1. Davamlı Gərginlik və Yüksək Cərəyan: Xüsusilə güclü günəş işığı altında DC dövrələri maksimum gərginliyə yaxın işləyir. AC-dən fərqli olaraq, qısaqapanma növbəti sıfır keçid nöqtəsində yox olmur; meydana gələn qövs daha uzun müddət davam edə bilər və metalı əritmək və yanğına səbəb olmaq üçün kifayət qədər temperatur yarada bilər.

2. Aşağı Mənbə Empedansı: Günəş panelləri çox aşağı daxili müqavimətə malikdir. Qısa qapanma baş verdikdə, demək olar ki, dərhal böyük bir dalğalanma cərəyanı yaranır. Sürətli cavab mühafizəsi olmadan kabellər və birləşdiricilər dərhal yanıb sönə bilər.

3. Kompleks massivlər: Seriyaya qoşulmuş günəş panelləri yüksək gərginliklər yaradır (adətən 600V, 1000V və ya 1500V DC). Hər bir paneli və ya massivləri qorumaq üçün kombinator qutusunda koordinasiya edilmiş, etibarlı və yüksək gərginlikli qoruyucular lazımdır.

Məhz buna görə standart AC qoruyucuları DC günəş dövrələrini etibarlı şəkildə qoruya bilmir; davamlı yüksək gərginlikli DC qövslərini effektiv şəkildə söndürmək üçün tələb olunan xüsusi dizayndan məhrumdurlar. YalnızFotovoltaik DC qoruyucularıXüsusi olaraq fotovoltaik enerji istehsalı üçün nəzərdə tutulmuş bu tapşırığı yerinə yetirmək üçün tələb olunan mühəndis dizaynına və ciddi sınaqlara malikdir.

Fotovoltaik DC qoruyucunun məqsədi

Əsas məqsədifotovoltaik DC qoruyucularısadədir: fəlakət başlamazdan əvvəl nasazlıqları təcrid etmək. Xüsusilə, onlar iki əsas riskdən qoruyurlar:

1. Qısa qapanma: Xəttin zədələnməsi, əlaqə nasazlığı, rütubətin daxil olması, gəmiricilərin zədələnməsi, komponentin nasazlığı və ya düzgün quraşdırılmaması nəticəsində yaranan qısa qapanmalar böyük, nəzarətsiz cərəyan artımına səbəb olan aşağı müqavimətli yol yaradır. Fotovoltaik DC qoruyucuları bu həddindən artıq yükü dərhal aşkar edir və daxili komponentlərini əridir, dövrəni təhlükəsiz şəkildə ayırır və yuxarı (panellər, çeviricilər) və aşağı axın (ərimiş xətlər, yanğınlar) zədələnməsinin qarşısını alır.

2. Əks cərəyan: Böyük bir paralel sistemdə sətir sıradan çıxdıqda əks cərəyan baş verə bilər. Qüsurlu panel cərəyan uducu rolunu oynayır və normal dövrə cərəyanı nasaz paneldən geriyə itələyir. Bu əks cərəyan həddindən artıq istiləşməyə və təsirlənmiş panelin qalıcı zədələnməsinə səbəb ola bilər. Strateji olaraq quraşdırılmış fotovoltaik DC qoruyucuları birtərəfli klapan kimi fəaliyyət göstərir, bu əks cərəyanı bloklayır və zədələnmənin qarşısını alır.

Fotovoltaik DC qoruyucu günəş sistemlərində vacib qoruyucu cihazlardır:

Fotovoltaik DC qoruyucuları üçün kritik yerləşdirmə nöqtələri	qarşı qoruyur	Qoruma olmadan nəticə
Kombinator qutusu girişləri	Kombinatora qidalanan fərdi panel tellərində həddindən artıq cərəyan.	Bir simdəki nasazlıq bütün paralel simlərdən, potensial qızartma kabellərindən, terminallardan, bütün qutudan dağıdıcı cərəyanı çəkir.
Seriya sətirlərinin çıxışı	Arızalı bir xəttə geri axan əks cərəyan (yuxarıda təsvir edildiyi kimi).	Arızalı simdə panellərin həddindən artıq istiləşməsi və daimi zədələnməsi. Əhəmiyyətli güc itkisi.
Simli birləşdiricilər və mərkəzi çeviricilər arasında	Daha böyük qidalandırıcı kabellər boyunca və ya çeviricinin DC girişindən əvvəl baş verən əsas qısa qapanmalar.	Mühafizəsiz əsas DC axınları boyunca fəlakətli alovlanma yanğın riski; çeviricinin DC qorunmasını böyük dərəcədə artırır.
Daxili DC-DC Dönüştürücüləri / Optimizatorları	Güc çevirmə qurğusunda daxili nasazlıqlar.	Zərər konvertordan kənara yayılır və potensial olaraq digər komponentlərə və ya dövrələrə təsir edir. Yanğın riski.
DC ilə birləşdirilən sistemlərdə batareya sətirləri	Yüksək tutumlu, yüksək enerjili batareya banklarında qısa qapanmalar.	Mümkün termal qaçışa, yanğına, partlayışa səbəb olan nəzarətsiz boşalma.

1. Mənim AC sistemim standart qoruyuculardan istifadə edir, niyə mən birbaşa günəş panellərimi qorumaq üçün bu qoruyuculardan istifadə edə bilmirəm?

Qətiyyən yox. Standart AC qoruyucuları yalnız AC dövrələri üçün sınaqdan keçirilir. DC qövslərinin söndürülməsi fizikası (xüsusilə günəş sistemlərində yayılmış yüksək gərginliklər altında) daha mürəkkəbdir. AC qövsləri gərginliyin sıfır kəsişmə nöqtəsində saniyədə 100-120 dəfə özünü söndürür. DC qövslərində isə bu söndürmə nöqtəsi yoxdur; onlar şiddətlə yanmağa davam edir, həddindən artıq istiləşməyə, partlayışlara və hətta yanğınlara səbəb olur. Fotovoltaik DC qoruyucuları millisaniyələr ərzində davamlı yüksək gərginlikli DC qövslərini təhlükəsiz şəkildə kəsmək üçün unikal qövs söndürmə kameraları və materialları ilə sertifikatlaşdırılmış və xüsusi hazırlanmışdır.

2. Fotovoltaik DC qoruyucum üçün hansı amper dərəcəsini seçməli olduğumu necə bilirəm?

Sigortanın spesifikasiyası onun qoruduğu xüsusi dövrə cərəyanına əsasən müəyyən edilməlidir. Bunun üçün hesablamalar tələb olunur: Sim/panelin qısaqapanma cərəyanını (Isc) təyin edin: Standart Test Şərtləri (STC) altında panel və ya sim üçün maksimum ISC reytinqini tapın.

Təhlükəsizlik marjasının tətbiqi: Ən yaxşı təcrübə qoruyucu reytinqlərini ISc-nin 125% -dən 150% -ə qədər təyin etməyi tövsiyə edir (fasiləsiz cərəyan paylanması). (Məsələn, simin ISC 10A-dırsa, qoruyucu 12A və ya 15A olmalıdır). Bu, normal iş cərəyanında dəyişikliklər üçün bir marja təmin edir, eyni zamanda onun normal iş cərəyanını çox aşan nasazlıq cərəyanlarına tab gətirə bilir. Həmişə quraşdırma təlimatına, milli elektrik kodlarına (NEC, IEC) və aşağı axın avadanlığının (kombinator qutuları, çeviricilər) spesifikasiyasına istinad edin - bunlar adətən tələb olunan qoruyucu reytinqlərini təyin edir. Aşağı qiymətli qoruyucular yanlış zərbələrə səbəb ola bilər, həddindən artıq qiymətləndirilmiş qoruyucular isə təhlükəlidir və spesifikasiyaları pozur.

3. Mənim qoruyucum yandı. Ümumi səbəblər hansılardır?

Yanmış qoruyucu onun kritik funksiyasını tamamladığını göstərir. Ümumi səbəblərə aşağıdakılar daxildir: Qısa qapanma xətaları: zədələnmiş kabel izolyasiyası, qövsə səbəb olan boş bağlayıcılar, terminal izolyasiyasının nasazlığı, naqillərə və ya avadanlıqlara fiziki ziyan və daxili komponentlərin nasazlığı.

Şiddətli Həddindən artıq yükləmə: Cərəyan qoruyucunun nominal cərəyanını davamlı və əhəmiyyətli dərəcədə üstələyir (bu, qısaqapanmadan daha az yaygındır, lakin naqil və ya komponent ciddi ölçüdə kiçik olduqda baş verə bilər; lakin dövrə qoruyucu qurğu əvvəlcə işə düşməlidir).

Yanlış üfürmə: Yüksək keyfiyyətli qoruyucuların səhv partlaması nadir olsa da, qoruyucu spesifikasiyaları bir qədər sönükdürsə, yaşlanma/ekstremal mühitlərə görə performans pisləşirsə, zəif birləşmələr qoruyucu saxlayıcı terminallarının həddindən artıq istiləşməsinə səbəb olarsa və ya istehsal qüsurları olduqda baş verə bilər.

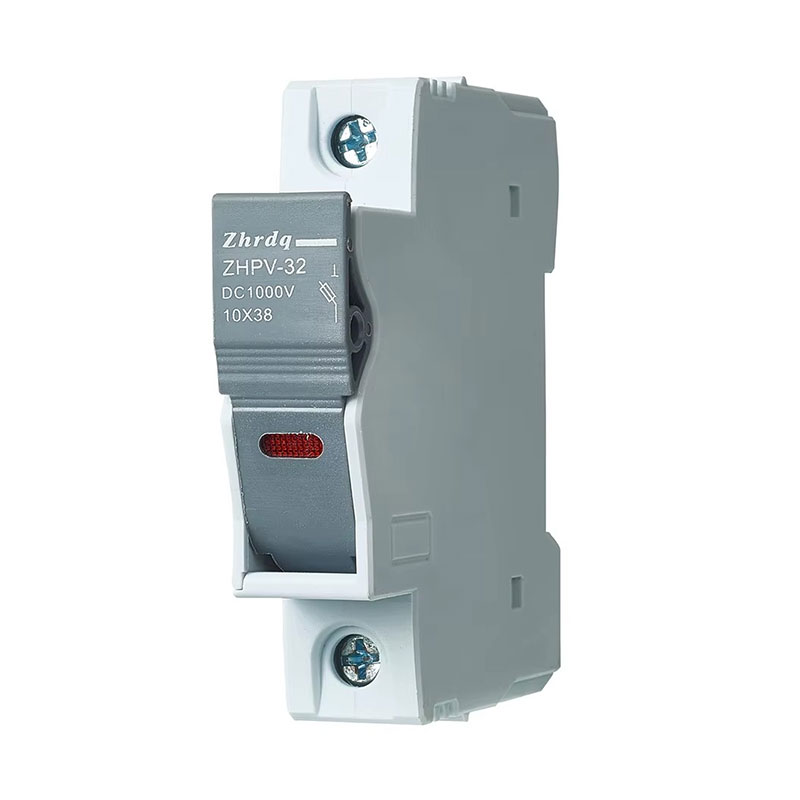

Photovoltaic DC Fuse

Sizin günəş massiviniz düzgün ölçülü və sertifikatlaşdırılmadan qısa müddət ərzində işləyə bilərfotovoltaik DC qoruyucuları, lakin "əməliyyat" yalnız elektrik enerjisi istehsal etməkdən daha çox şey deməkdir; bu, gələcək onilliklər üçün etibarlı və təhlükəsiz istismar deməkdir. Hər bir kombinator qutusu və hər bir kabel xətti müəyyən şərtlər altında potensial nasazlıq nöqtəsi ola bilər. Qeyri-standart qoruyuculardan istifadə etmək və ya mühafizəni keçmək qısa yol deyil, texniki işçilər, əmlak və investisiyalarınız üçün qəbuledilməz riskdir.

Zhenghao qoruyucularımühəndislik təhlükəsizliyini təmsil edir. Ciddi standartlara uyğun istehsal edilmiş və sərt qlobal mühitlərdə sübut edilmiş, onlar müasir fotovoltaik sistemlərin tələb etdiyi kritik sürətli reaksiya, yüksək qırılma qabiliyyətinə malik mühafizəni təmin edir.
