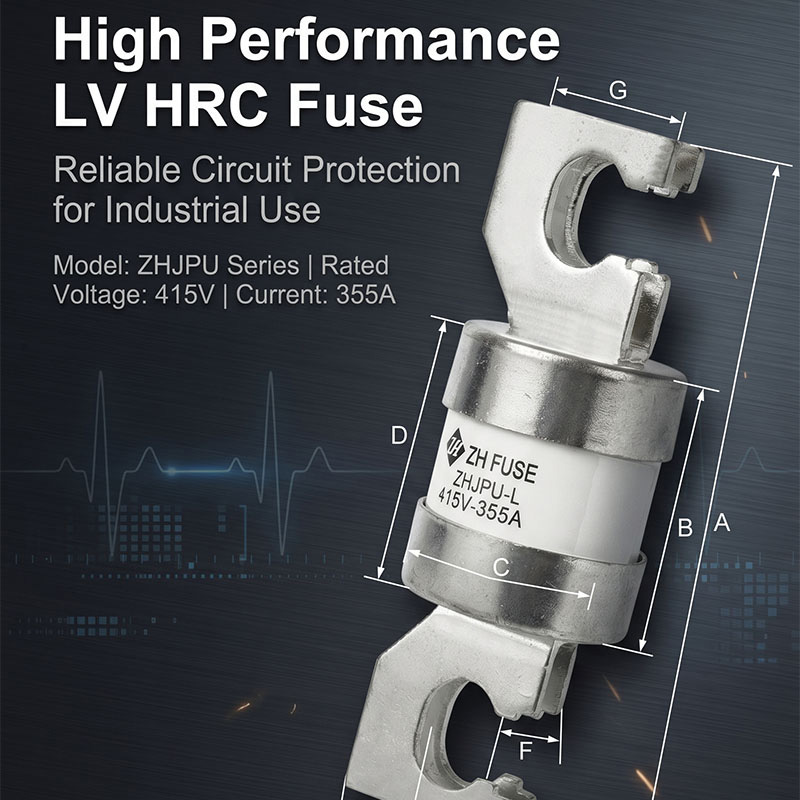

IEC 60269 415V Yüksək Cərəyan Sigortası Sənaye Enerji Paylama Sistemləri üçün hansı Təhlükəsizlik və Performans Faydaları təqdim edir?

1. Əsas Dizayn və IEC 60269 Yüksək Cərəyan Qoruyucu Məhsulların Standart Tərifi

IEC 60269 aşağı gərginlikli yüksək kəsmə qabiliyyəti qoruyucuları üçün qlobal vahid standart çərçivəni təşkil edir, nominal gərginlik, cərəyan daşıma qabiliyyəti, zaman-cərəyan xüsusiyyətləri, mexaniki struktur və təhlükəsizlik test standartları üçün ciddi qaydaları müəyyən edir. Sənaye 415V üç fazalı paylayıcı şəbəkələr üçün yüksək cərəyanlı qoruyucu keçidlər bahalı aşağı axın enerji avadanlığını qorumaq üçün həm həddindən artıq yüklənmə, həm də ani qısaqapanma kəsilməsi tələblərinə cavab verməlidir.

Ənənəvi plastik qabıq qoruyucuları yüksək cərəyanlı sənaye mühitlərində, o cümlədən qeyri-kafi istilik müqaviməti, boş kontakt terminalları və məhdud qırılma qabiliyyəti də daxil olmaqla, aşkar qüsurlarla üzləşirlər. Bu məhsul tərəfindən qəbul edilmiş bolt-on keramika strukturu bu ağrı nöqtələrini inteqrasiya olunmuş yüksək temperatura davamlı korpus və gümüş örtüklü mis birləşdirici terminallar vasitəsilə həll edir. Ağır sənaye aşağı gərginlikli dövrələr üçün nəzərdə tutulmuş standartlaşdırılmış qoruyucu komponent kimi,IEC 60269 415V Yüksək Cərəyan SigortasıMühəndislik inteqratorları üçün layihələr arası keçid qabiliyyətinə nail olmaq üçün ölçülü dözümlülük və elektrik performans göstəricilərini birləşdirir.

1.1 İki Əsas Funksional Dizayn Modulu

• Keramika izolyasiya korpusu modulu: Yüksək alüminium oksidi keramika materialı, uzunmüddətli nominal cərəyan yükü altında qabıq deformasiyasının qarşısını almaq üçün əla istilik sabitliyi ilə nasazlıq zamanı qövs genişlənməsini bloklayır.
• Boltla birləşdirilmiş keçirici terminal modulu: Gümüş örtük qoruyucu keçid və şin arasındakı təmas müqavimətini azaldır, hətta davamlı yüksək cərəyan işində belə standart məhdudiyyətlər daxilində qoşulma nöqtələrində temperaturun yüksəlməsinə nəzarət edir.
• Daxili əriyən element modulu: Kalibrovka edilmiş metal əriməsi gG/gL xarakterik əyrisinə uyğun gəlir, yuxarı və aşağı axın dövrə mühafizə cihazları ilə səviyyəli mühafizə koordinasiyasına nail olur.

1.2 IEC 60269 Standartına Uyğunluğun Dəyəri

IEC 60269 tip testindən tam keçən məhsullar təkrar təhlükəsizlik sertifikatı olmadan Avropa, Cənub-Şərqi Asiya və Avstraliya bazarlarında sənaye layihələrində tətbiq oluna bilər. Standart normal iş cərəyanı altında qövs sızması, qabıq çatlaması və vaxtından əvvəl ərimə kimi gizli riskləri aradan qaldırmaq üçün ciddi, qısaqapanma qırılmaları və mexaniki vibrasiya testlərini tətbiq edir. Transsərhəd avadanlıq layihələri ilə məşğul olan satınalma qrupları üçün vahid standartlara uyğunluq komponentlərin kvalifikasiyası və layihənin qəbulu proseslərini xeyli asanlaşdırır.

2. Standart Texniki Spesifikasiya Parametrləri Cədvəlini tamamlayın

Elektrik dizaynı və satınalma dövrə uyğunluğunu və model seçimini tamamlamaq üçün aydın standartlaşdırılmış parametrlərə əsaslanır. Bu seriya 415V AC iş gərginliyi altında 200A-dan 400A-a qədər nominal cərəyan diapazonlarını əhatə edir, layihənin dizaynı zamanı təkrar parametrlərin müqayisəsi iş yükünü azaltmaq üçün vahid mexaniki və elektrik göstəriciləri ilə. Aşağıdakı cədvəl ZHJPU-L model xəttinə tətbiq edilən bütün əsas sabit spesifikasiyaları çeşidləyir.

2.1 Müxtəlif dövrə yükləri üçün model seçimi məntiqi

• Yüngül sənaye paylama filialları (200A~280A): Kiçik zavod köməkçi avadanlığı, işıqlandırma paylayıcı şkaflar və sabit vahid yüklə aşağı güc idarəetmə panelləri üçün uyğundur.
• Orta mühərrik idarəetmə sxemləri (300A~360A): Orta ölçülü üç fazalı mühərriklərə, konveyer sürücü sistemlərinə və tək transformatorun ikincil mühafizə dövrələrinə uyğun gəlir.
• Ağır əsas daxil olan sxemlər (380A~400A): Böyük enerji paylama mərkəzlərinin, generator çıxış terminallarının və ağır maşınların əsas enerji təchizatı dövrələrinin əsas şin mühafizəsinə tətbiq edilir.

2.2 Bütün Cari Qiymətlər üzrə Vahid Paylaşılan Dizayn Üstünlükləri

Bu məhsul xəttindəki hər bir cari spesifikasiya eyni keramika korpus strukturunu və bolt terminalı düzümünü saxlayır. Bu ardıcıl dizayn texniki qulluqçulara eyni quraşdırma alətlərindən və ehtiyat hissələrin idarə edilməsi standartlarından istifadə etməyə imkan verir, müxtəlif cari siniflər üçün xüsusi qurğuların hazırlanmasından qaçır. Vahid gümüşlə örtülmüş terminal qalınlığı, uzunmüddətli paralel şkafın istismarı zamanı uyğun olmayan terminal ölçülərinin səbəb olduğu temperatur artımı sapmasını aradan qaldıraraq, bütün məhsul çeşidi üzrə ardıcıl təmas müqaviməti performansına zəmanət verir.

3. Seramik Korpus və Gümüş Kaplamalı Terminal Materialının Üstünlükləri

Material seçimi birbaşa sərt sənaye mühitlərində yüksək cərəyan qoruyucularının uzunmüddətli xidmət müddətini və əməliyyat təhlükəsizliyini müəyyən edir. Ucuz plastik qabıq qoruyucuları davamlı yüksək temperaturda yumşalan və deformasiyaya uğrayan üzvi polimer materiallardan istifadə edir, çılpaq mis terminallar isə rütubətli və ya tozlu emalatxanalarda sürətlə oksidləşərək təmas müqavimətini artırır və anormal qızdırma nasazlıqlarına səbəb olur.

Keramika qabığının və gümüş örtüklü mis terminalların ikili material sistemi bu davamlılıq zəifliklərini eyni vaxtda həll edir. Yüksək təmizlikli sənaye keramika deformasiya olmadan davamlı yüksək temperatura davam edir və mis terminallardakı gümüş örtük təbəqəsi illərlə sabit keçirici performansı qorumaq üçün hava oksidləşməsini təcrid edir. Gündəlik 24 saat işləyən sənaye enerji sistemləri üçün bu material konfiqurasiyası komponentlərin müntəzəm yoxlanılması və dəyişdirilməsi dövrlərinin tezliyini xeyli azaldır.IEC 60269 415V Yüksək Cərəyan Sigortasıyüksək tozlu, yüksək rütubətli və tez-tez temperatur dəyişkənliyi olan fabrik mühitlərinə uyğunlaşmaq üçün bu yetkin kompozit material həllini qəbul edir.

• Keramika korpus: Yüksək qövs söndürmə performansı, keçid şkaflarının içərisində yanğın risklərinin qarşısını almaq üçün qısaqapanma zamanı qövsün xaricə sıçramasının qarşısını alır.
• Gümüş örtüklü mis terminallar: Aşağı təmas müqaviməti, tam nominal yük altında minimal temperatur artımı, sahil və ya kimya zavodu sexləri üçün oksidləşmə və korroziyaya qarşı.
• Daxili doldurma qövs söndürmə mühiti: Arızanın kəsilməsi zamanı ani olaraq qövs enerjisini udur, korpusun yıxılması və ya parçalanması olmadan yüksək qırılma qabiliyyətini dəstəkləyir.

3.1 Davamlı İstismarda İstilik Sabitlik Performansı

Minlərlə saat ərzində tam nominal cərəyan davamlı işləməsi altında, keramika korpus genişlənmə və çatlama olmadan ölçülü sabitliyi saxlayır. Eriyən element tərəfindən yaranan daxili istilik, plastik qoruyucu qabıqlarda görünən yerli qaynar nöqtələrdən qaçaraq, keramika divarından bərabər şəkildə yayılır. Zəif təbii ventilyasiyaya malik qapalı keçid şkaflarında belə, qoruyucu keçidin ümumi temperaturu IEC 60269 standartının icazə verilən hədləri daxilində qalır və həddindən artıq yerli istilik yığılması nəticəsində bitişik şin izolyasiyasının köhnəlməsi riskini aradan qaldırır.

4. gG/gL Qoruma Xarakteristikası və Xəta Kesintisi Performansı

gG və gL sənaye elektrik dövrələrini təhdid edən iki əsas nasazlıq növünü əhatə edən IEC 60269 tərəfindən müəyyən edilmiş universal tam diapazonlu qoruma xüsusiyyətlərini təmsil edir: yüngül uzunmüddətli həddindən artıq yüklənmə və ani ciddi qısaqapanma. Bir çox aşağı dərəcəli sənaye qoruyucuları yalnız tək tipli qorunmanı dəstəkləyir, ya mühərrikin işə salınma cərəyanı altında çox asanlıqla əriyir, ya da böyük qısaqapanma cərəyanını kifayət qədər tez kəsə bilmir.

4.1 Aşırı Yükləmə Yavaş Zərbədən Qoruma Məntiqi (gL Xarakteristikası)

Sxemlər 1,3 dəfə ilə 5 dəfə nominal iş cərəyanı arasında yüngül həddindən artıq yük cərəyanı ilə qarşılaşdıqda, əriyən element gecikmiş hərəkətlə tədricən əriyir. Bu gecikmə kabel izolyasiyasının köhnəlməsi və avadanlığın həddən artıq istiləşməsinin zədələnməsinin qarşısını almaq üçün müəyyən müddət ərzində həddindən artıq yüklənmə davam edərsə, gücü kəsərkən, mühərrikin normal işə salınması, kondansatörün doldurulması və avadanlığın keçici cərəyan artımları zamanı yalançı qoruyucu yanmasının qarşısını alır.

4.2 Ani Qısaqapanmanın Qırılmasından Qorunma Məntiqi (gG Xarakteristikası)

Kabelin qısaldılması, avadanlığın daxili nasazlığı və ya şin toqquşması nəticəsində güclü qısaqapanma cərəyanı baş verdikdə, daxili ərimə mikrosaniyələrdə açıq dövrə yaratmaq üçün dərhal buxarlanır. Keramika qabığı və qövs söndürmə doldurucusu elektrik qövslərini effektiv şəkildə yatırır, ətrafdakı keçid qurğularının komponentlərinə qövs parıltısı zədələnmədən nasazlıq hissəsini təhlükəsiz şəkildə təcrid edir. Yüksək kəsmə qabiliyyəti, qoruyucunun struktur yırtığı və ya keçirici materialın sıçraması olmadan həddindən artıq nasazlıq cərəyanını söndürə bilməsini təmin edir.

4.3 Yuxarı və Aşağı Axın Mühafizə Qurğuları ilə Seçilmiş Koordinasiya

• Dərəcəli qorunma koordinasiyasını yaratmaq üçün aşağı axın avadanlığında miniatür elektron açarları, qəliblənmiş qutu açarları və kontaktorları uyğunlaşdırır.
• Zaman cərəyanı əyri dizaynı, bütün paylayıcı şkafın tam sistem elektrik kəsilməsinin qarşısını alaraq, qismən dövrə xətaları zamanı yalnız nasaz filialın qoruyucu hissəsinin əriməsini təmin edir.
• Orta və böyük sənaye enerji təchizatı sistemləri üçün transformator və generatorun əsas mühafizəsi koordinasiya tələblərinə uyğundur.

5. Universal Sənaye Tətbiqinin Uyğunluğu Ssenariləri

Standartlaşdırılmış 415V üç fazalı enerji paylanması qlobal miqyasda demək olar ki, bütün fabrik, energetika və ağır maşın sənayesini əhatə edir və yüksək cərəyanla bağlanmış qoruyucu bu sistemlərdəki hər bir əsas güc mühafizəsi əlaqəsinə uyğunlaşır. Çoxsahəli layihə portfellərini idarə edən satınalma qrupları müxtəlif layihə sahələrində ehtiyat hissələri inventarını və texniki xidmət üzrə təlim standartlarını birləşdirərək çoxsaylı avadanlığın mühafizəsi tələblərinə cavab verən tək komponentli modeldən faydalanır.

• Sənaye enerji paylayıcı panelləri və əsas keçid qurğuları: Şkafın bütün naqil strukturunu qorumaq üçün qısaqapanma nasazlıqlarını təcrid edərək, kabinetə daxil olan şinlər üçün əsas həddindən artıq cərəyandan qorunma kimi istifadə olunur.
• Mühərrikin idarəetmə mərkəzləri: Konveyerlərin, sarsıdıcıların, nasosların və ventilyatorların üç fazalı idarəedici mühərriklərini kilidlənmiş rotorun həddindən artıq yüklənməsi və ya terminal qısaqapanması nəticəsində yaranan sarğı yanmasından qoruyun.
• Generator və transformatorun köməkçi sxemləri: nasaz cərəyanın yuxarı axın enerji avadanlığına yayılmasının qarşısını almaq üçün generator dəstlərinin çıxış terminallarında və paylayıcı transformatorların aşağı gərginlikli tərəflərində quraşdırılır.
• Ağır iş maşınları və tikinti avadanlığı: Dəyişən ağır yüklər altında işləyən iri kranların, qarışdırıcı avadanlıqların və dağ-mədən nəqliyyatı maşınlarının əsas enerji giriş dövrələrinə tətbiq edilir.
• Kimyəvi və ətraf mühitin mühafizəsi elektrik keçid qurğusu: Keramika izolyasiya quruluşu kimyəvi zavodun nəzarət otaqları və tullantı sularının təmizlənməsi avadanlığı şkafları daxilində aşındırıcı qaz və nəm eroziyasına müqavimət göstərir.

6. Quraşdırma Təlimatları və Gündəlik İstismar Baxımı Qaydaları

Düzgün boltun quraşdırılması və müntəzəm texniki qulluq qoruyucu keçidlərinin xidmət dövrünü birbaşa uzadır və düzgün qurulmama və ya laqeyd yoxlama nəticəsində yaranan gizli təhlükəsizlik təhlükələrinin qarşısını alır. Bütün əməliyyat qaydaları IEC 60269 köməkçi istismar spesifikasiyalarına uyğundur, elektrik texniki xidmət personalı üçün kompleks peşəkar təlim olmadan yerinə yetirmək üçün uyğundur.

6.1 Standart Bolt-on Quraşdırma Texniki xüsusiyyətləri

• Təmas müqavimətini artıran oksid təbəqələrini və toz hissəciklərini çıxarmaq üçün quraşdırmadan əvvəl bütün şinlə təmas səthlərini təmizləyin.
• Həddindən artıq isti nöqtələr yaradan boş terminalların qarşısını almaq üçün montaj boltlarını kalibrlənmiş tork açarları ilə sıxın.
• Şkaf naqilləri ilə maneə törətmədən təbii hava konveksiyasının istilik yayılmasını təmin etmək üçün hər bir qoruyucu keçid ətrafında şaquli və üfüqi quraşdırma yerini saxlayın.
• Nöqtələrlə təmasdan və yerli həddindən artıq istiləşmə risklərindən qaçınmaq üçün gümüşü örtülmüş terminal səthlərini tamamilə mis şin müstəviləri ilə düzəldin.

6.2 Daimi Təftiş və Baxım Standartları

Rüblük elektrik şkafının yoxlanılması zamanı texniki qulluqçular qoruyucu terminallarda rəngin dəyişməsini vizual olaraq yoxlamalıdırlar (anormal temperatur artımı əlaməti). Qabıq rənginin dəyişməsini, terminal oksidləşməsini və ya kiçik deformasiyasını göstərən hər hansı qoruyucu keçid, hətta nasaz ərimə olmadan dərhal dəyişdirilməlidir. Qısaqapanma nasazlığının kəsilməsindən sonra, bütün qoruyucu bağlantısı qismən təmir əvəzinə tam dəyişdirilməlidir, çünki daxili ərimə və qövs söndürən doldurucu aktivləşdirildikdən sonra orijinal qoruma qabiliyyətini itirir.

Saxlama idarəetməsi quraşdırmadan əvvəl gümüşlə örtülmüş terminal oksidləşməsinin qarşısını almaq üçün ehtiyat qoruyucu keçidləri quru, tozsuz anbar mühitlərində yerləşdirməyi tələb edir. Uzunmüddətli ehtiyat komponentləri səthi cızıq və ya keramika qabığının çatlaq qüsurları olan məhsulları süzmək üçün tikinti sahələrinə çatdırılmazdan əvvəl vizual görünüş yoxlamasını tamamlamalıdır.
